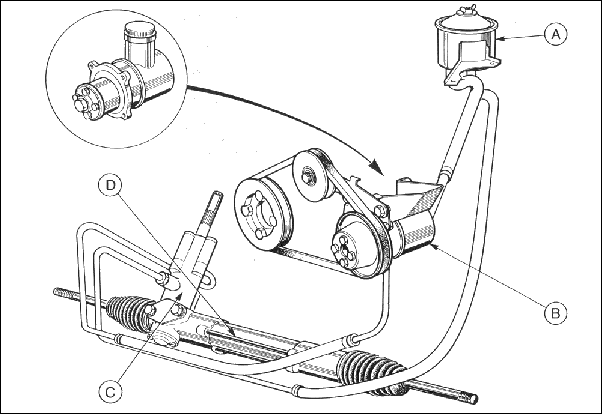

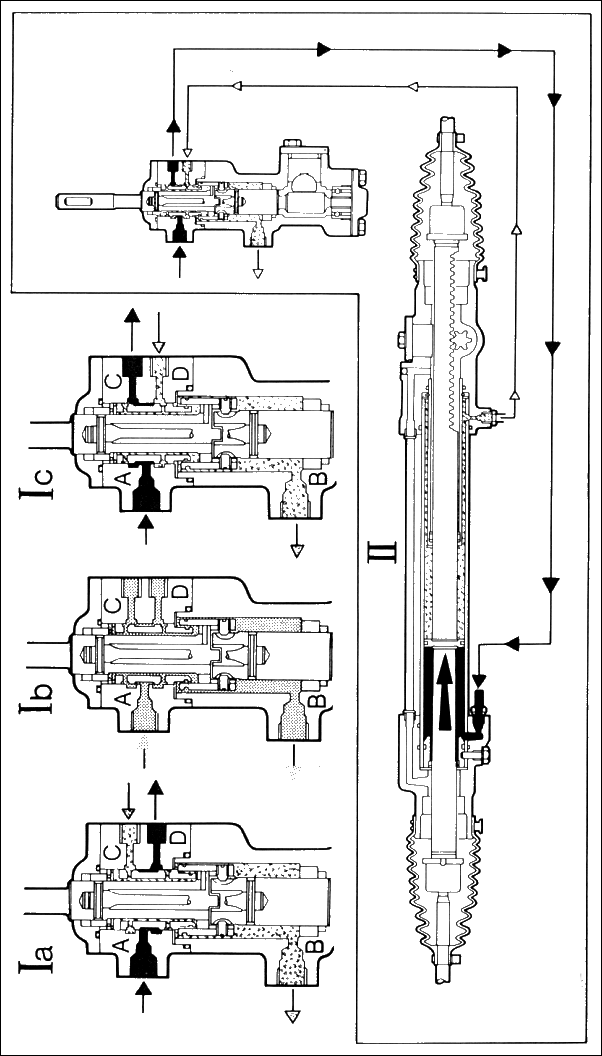

1. Motorhaube öffnen, Kotflügelschoner auflegen und Batterie abklemmen

2. Fahrzeug vorne anheben und aufbocken. Motor-Spritzabdeckung, falls vorhanden, ausbauen.

3. Druckleitung, A in Abb.7, und Rücklaufleitung am Steuergehäuse abschrauben und Hydrauliköl auslaufen lassen.
   Um Verschmutzung zu vermeiden, Leitungsenden und Bohrungen am Steuergehäuse mit Verschlussstopfen verschließen.

4. Untere Klemmschrauben der Lenkzwischenwelle lösen, Abb.8.

5. Splinte entfernen und Kronenmuttern der Spurstangenendstücke nur einige Gänge lösen. Spurstangenendstücke mit Spezialwerkzeug 13-006 aus den Spurstangenhebeln pressen und Kronenmuttern entfernen.






6. Befestigungsschrauben (2) der Lenkung, Abb.9, entsplinten, Muttern entfernen und Lenkung komplett herausheben.

7. Spurstangenendstücke und Kontermuttern abschrauben (Umdrehungen für den Wiedereinbau zählen).


Einbauen

8. Kontermuttern und Spurstangenendstücke entsprechend den beim Ausbau gezählten Umdrehungen aufschrauben.


        Abb. 7   Lage der Zuleitungen am Steuergehäuse
                    A = Druckleitung von der Pumpe
                       B = Zuleitung zur rechten Seite der
                             Zahnstange
                          C = Zuleitung zur linken Seite der
                                 Zahnstange
                                 (Rücklaufleitung zum
                                  Vorratsbehälter nicht sichtbar)


        Abb. 8   Untere Klemmschraube der
                    Lenkzwischenwelle


        Abb. 9   Befestigungsschrauben der Lenkung


9. Lenkung komplett in Einbaulage bringen, dabei den Flansch der Lenkzwischenwelle über die Vielkeilverzahnung der Ritzelwelle schieben.
   Darauf achten, dass die Abflachung auf der Ritzelwelle parallel mit dem Schraubenloch der Klemmschraube liegt.
   Lenkung vorschriftsmäßig befestigen und mit neuen Splinten sichern.

10. Lenkzwischenwelle spannungsfrei ausrichten und Klemmschraube von Hand beidrehen.

11. Spurstangenendstücke in die Spurstangenhebel einsetzen. Kronenmuttern aufschrauben und befestigen und mit neuen Splinten sichern.

12. Verschlussstopfen entfernen. Druck- und Rücklaufleitung am Steuergehäuse mit vorgeschriebenem Drehmoment anziehen.

13. Motor-Spritzabdeckung, falls vorhanden, montieren.

14. Fahrzeug anheben, Unterstellböcke entfernen und Fahrzeug ablassen. Klemmschraube der Lenkzwischenwelle vorschriftsmäßig anziehen.

15. Batterie anschließen. Hydraulikölstand im Vorratsbehälter ggf. bis zur MAX-Markierung auffüllen, Abb.1.



16. Lenkhilfssystem entlüften, siehe Arbeitsposition 13 416 1.

17. Kotflügelschoner entfernen, Motorhaube schließen.

18. Vorspur prüfen, anschließend Kontermuttern der Spurstangenendstücke befestigen. Spurstangenendstück dabei im mittleren Schwenkbereich halten. Stellung der Lenkradspeichen kontrollieren.




        Abb.10   Anschlussleitung am Steuergehäuse
                     A = Druckleitung von der Pumpe
                        B = Zuleitung zur rechten Seite der
                              Zahnstange
                           C = Zuleitung zur linken Seite der
                                 Zahnstange
                                 (Rücklaufleitung zum
                                 Vorratsbehälter nicht sichtbar)
























        Abb.11   Auffüllen der Vorratsbehälters


1. Lenkung mit dem Befestigungsauge in einen Schraubstock spannen (Schutzbacken verwenden).




2. Spurstangenendstücke und Kontermuttern abschrauben (Umdrehungen für den Wiederaufbau zählen), Abb.12.



3. Beide Faltenbälge der Zahnstange abnehmen und Öl ablassen.





4. Sicherungsstift aus dem linken und rechten Kugelkopfgehäuse mit einem 4 mm Bohrer ausbohren, darauf achten, dass keine Bohrspäne in das Zahnstangengehäuse gelangen.



5. Spurstangen zerlegen, Abb.13. Mit Spezialwerkzeug 13-001-01 und 13-001-02 Kugelkopfgehäuse und Kontermuttern lösen.



6. Leitungen am Steuergehäuse. Abb.14, und Zahnstangengehäuse lösen.


        Abb.12   Spurstangenendstück lösen


        Abb.13   Spurstange zerlegt
                     A = Kugelkopfgehäuse
                        B = Spurstange
                           C = Kugelpfanne
                              D = Beilagscheibe
                                 E = Druckfeder
                                    F = Kontermutter

        Abb.14   Lösen der Leitungen am Steuergehäuse


7. Gleitsteindeckel, Dichtung, Ausgleichscheibenpaket, Druckfeder, Gleitstein und Dichtring entfernen, Abb.15.














8. Deckel und Dichtung des Ritzellagers vom Ritzelgehäuse abschrauben, Abb.16A. Distanzring und Lagerlaufring entfernen.

9. Kontermutter Ritzellager entsichern und lösen, Abb.16B, dabei Ritzelwelle festhalten. Ritzelwellen-Verzahnung vor Beschädigung schützen.








10. Schrauben (3) vom Steuergehäusedeckel lösen. Deckel (mit montiertem O-Ring und Führungslager) sowie Druckfeder entfernen, Abb.17. Falls erforderlich, Führungslager auswechseln. Anschließend Steuergehäuse von der Ritzelwelle abziehen, Zuleitung entfernen.

11. Unteres Lager von Ritzelwelle schrauben, dann Ritzelwelle aus dem Gehäuse ziehen.


        Abb.15   A = Gleitstein
                        B = Dichtring
                           C = Feder
                              D = Distanzscheiben
                                 E = Gleitsteindeckel


        Abb.16   A = Deckel des Ritzellagers
                        B = Kontermutter mit Sicherungsblech


        Abb.17   Entfernen des Steuergehäusedeckels
                     mit Führungslager und Druckfeder


12. Lagerlaufring aus dem Ritzelgehäuse herausnehmen.

    Beachte: Das Ausbauen der Lagerlaufringe ist nur dann erforderlich, wenn das Leger erneuert werden muss.

13. Sprengring (B, Abb.18), entfernen und Steuerventil C, vom Ritzel ziehen.







14. Arretierschraube vom Stützgehäuse, Abb.19, entfernen. Das Ritzelgehäuse ist mit einem einsteckbaren Arretierstift versehen. Um dieses herauszunehmen, muss die Blindschraube entfernt und das Gehäuse dementsprechend gedreht werden. Bei Schwergängigkeit auf die entgegengesetzte Seite mit einem Gummihammer auf das Ritzelgehäuse leicht klopfen.

15. Stütz- und Ritzelgehäuse mit einem Gummihammer vom Verbindungsrohr abklopfen. Die Überströmleitung wird dabei freigelegt.

16. Beide Endgehäuse abnehmen.

17. Zahnstange komplett mit Führungsbuchse aus dem Verbindungsrohr ziehen, Abb.20. Dabei wird die Zahnstange auch aus dem inneren Gehäuse gelöst. Zahnstangenführungsbuchse mit Dichtringen von der Zahnstange abziehen.

18. Inneres Gehäuse aus dem Verbindungsrohr herausnehmen.

19. Zahnstange und Ritzelzähne auf Beschädigungen und Lager auf Riefenbildung hin untersuchen und, falls erforderlich, erneuern.

    Beachte: Bei Beschädigungen am Steuerventil bzw. Steuergehäuse müssen diese komplett erneuert werden.


        Abb.18   A = Ritzelwelle
                        B = Sprengring
                           C = Steuerventil


        Abb.19   Arretierschraube am Stützgehäuse







        Abb.20   Abziehen der
                     Zahnstangenführungsbuchse


20. Zunächst Einzelteile in folgender Reihenfolge auf die Zahnstange vormontieren:
    Sprengring, Stahlring, Dichtring, Kunststoffring und zweiten Stahlring aufschieben, Abb.21.
    Um Beschädigungen der Dichtringe an der Zahnstange zu vermeiden, sind die Zahnstangenzähne mit Klebeband bzw. dünnem Papier zu umwickeln, Abb.22.
    Klebeband bzw. Papier wieder entfernen.

21. Anschließend inneres Gehäuse auf die Zahnstange schieben.

22. Die beiden neuen O-Ringe in das Ritzelgehäuse montieren.

23. Stahlscheibe auf das innere Gehäuse schieben und Führungssprengring in die Nut einsetzen. Dann inneres Gehäuse mit Zahnstange in das Ritzelgehäuse einführen.




24. Die vormontierten O-Ringe und Stahlringe (auf der Zahnstange) jetzt in das innere Gehäuse schieben, Abb.23, und mit neuem Sprengring sichern.

25. Zuerst O-Ring, dann Nylonring auf die Kolbennut der Zahnstange aufziehen.
    Um eine Beschädigung während des Zusammenbauens zu vermeiden, müssen vorher beide Ringe mit Hydrauliköl benetzt werden.

26. Verbindungsrohr über die Zahnstange schieben (dabei Kolbenring so weit wie erforderlich zusammendrücken) und bis zum Anschlag in das Ritzelgehäuse einführen. Anschließend Verbindungsrohr zur Arretierbohrung ausrichten und Arretierstift einsetzen. Blindschraube montieren.


        Abb.21   Montagefolge von Dicht- und
                     Sprengringen
                     A = Zahnstange
                        B = Zahnstangenführungslager
                           C = Inneres Gehäuse



        Abb.22   Dichtringe über die Zahnstange
                     schieben


        Abb.23   Dicht- und Stahlringe in das innere
                     Gehäuse einsetzen


27. Nylonring und O-Ring auf die Zahnstangen-Führungsbüchse vorsichtig aufziehen. Anschließend Büchse in das Verbindungsrohr schieben und Arretierbohrungen zueinander ausrichten.

28. Innere O-Ringe der Zahnstangen-Führungsbüchse montieren (zuerst O-Ring, dann Kunststoffring).

29. Große Stahlscheibe einsetzen und beide O-Ringe mit Hydrauliköl benetzt, in das Stützgehäuse montieren, Abb.24.

30. Dichtungen von der Überstromleitung in beide Gehäuseteile einführen und Überströmleitung in das Ritzelgehäuse schieben.

31. Stützgehäuse montieren und dabei gleichzeitig Überströmleitung einführen. Darauf achten, dass die Arretierbohrungen sich decken.

32. Arretierschraube, Abb.25, mit neuer Aluminium-Scheibe festziehen.





33. Steuerventil auf die Ritzelwelle schieben und mit Sprengring sichern, Abb.26.

    Beachte: Der Sprengring, B, muss in der unteren Nut des Steuerventils, C, sitzen.

34. Ritzelwelle in das Gehäuse schieben, und zwar so, dass die Abflachung auf der Ritzelwelle nach rechts zeigt, da sonst die Ausrichtung des Lenkrades beeinträchtigt wird.

    Beachte: Vor Einbau der Ritzelwelle, Zahnstange ausmitteln!


        Abb.24   O-Ringe und Stahlscheibe vom
                     Stützgehäuse






        Abb.25   Arretierschraube am Stützgehäuse


        Abb.26   Steuerventil zerlegt
                     A = Ritzelwelle
                        B = Sprengring
                           C = Steuerventil


35. Vorläufiges Einstellen des Steuerventils

    Ritzellager auf die Ritzelwelle schrauben, Abb.27. Bei hochgezogener Ritzelwelle, Ritzellager so einstellen, dass der Abstand, A, Abb.28, 41 bis 42 mm beträgt. Dies bringt das Steuerventil in eine verhältnismäßig neutrale Position.
    Vorübergehend Sicherungszahnscheibe und Kontermutter montieren, aber noch nicht sichern.







36. Ritzellagervorspannung einstellen

    Lagerlaufring und Distanzring einführen. Deckel am Ritzelgehäuse vorschriftsmäßig anziehen. Mit einer Fühlerlehre den Abstand zwischen Deckel und Gehäuse in der Mitte zwischen beiden Halteschrauben ermitteln.


        Abb.27   Einbau des Ritzellagers


        Abb.28   Einstellen des Ritzellagers
                     Abstand A = 41 bis 42 mm


37. Ritzellagerdeckel wieder entfernen und den vorher ermittelten Messwert mit entsprechender Dichtung ausgleichen (Dichtungsauswahl siehe Ersatzteilkatalog).
    Deckel vorschriftsmäßig montieren.
    Abstand A, Abb.28, nochmals überprüfen und, falls erforderlich, korrigieren.












38. O-Ring, Steuergehäuse, Druckfeder und Steuergehäusedeckel (mit montiertem O-Ring und Führungslager) einsetzen, Abb.30. Schrauben (3) lose ansetzen.

39. Leitungen vom Steuergehäuse/Zahnstangengehäuse vorschriftsmäßig anschließen.
    Schrauben (3) vom Steuergehäusedeckel nun mit vorgeschriebenen Drehmoment festziehen.





Gleitstein einstellen

40. Messuhr 15-046 mit Messblock 15-008 auf einer Planfläche oder einer Anreißplatte aufstellen. Sicherstellen, dass der Taststift der Messuhr die Platte berührt, dann Messuhr auf Null stellen.

41. Gleitstein einsetzen und ganz herunterdrücken. Messblock auf den Gleitstein setzen und Ritzelwelle von Anschlag zu Anschlag drehen, bis der größte Ausschlag des Messuhrzeigers aus der Nullstellung festgestellt wird. Messuhr ablesen, Abb.31, und diesen Wert notieren.

    Ausgleichscheibenpaket dem Messwert entsprechend zusammensetzen. Die Dicke des Scheibenpaketes muss den ermittelten Wert um 0,025 ... 0,125 mm überschreiten. Beim Ermitteln der erforderlichen Scheibenpaketdicke muss genauestens gemessen werden, da ein zu dickes oder zu dünnes Scheibenpaket zu Schwergängigkeit bzw. Lagergeräuschen in der Lenkung Führt.
    Druckfeder, O-Ring, Scheibenpaket und Gleitsteindeckel vorschriftsmäßig montieren, Abb.32.






42. Spurstangen mit den in Abb.33 gezeigten Einzelteilen montieren. Spurstangenkugelkopf, Kugelpfanne und Kugelkopfgehäuse müssen vor dem Zusammensetzen mit dem vorgeschriebenen Schmiermittel eingefettet werden (siehe Technische Daten).


        Abb.29   Einzelteile des Ritzellagers
                     A = Ritzelwelle
                        B = Ritzellager
                           C = Lagerring
                              D = Distanzring
                                 E = Sicherungszahnscheibe
                                    F = Kontermutter
                                       G = Ritzeldeckel


        Abb.30   Steuergehäuse, Druckfeder und
                     Steuergehäusedeckel (mit montiertem
                     O-Ring und Führungslager) einbauen.


        Abb.31   Gleitsteineinstellung




        Abb.32   Einzelteile des Gleitsteins
                     A = Gleitstein
                        B = O-Ring
                           C = Druckfeder
                              D = Distanzscheiben
                                 E = Gleitsteindeckel


        Abb.33   Montagefolge der Spurstange
                     A = Kugelkopfgehäuse
                        B = Spurstange
                           C = Kugelpfanne
                              D = Scheibe
                                 E = Feder
                                    F = Kontermutter


43. Kugelkopfgehäuse mit Kontermutter verschrauben. Kugelkopfvorspannung wie folgt einstellen:
    Zwei Muttern am Ende der Spurstange fest zusammenschrauben. Kugelkopfgehäuse mit Zapfenschlüssel 13-001-01 so weit vorspannen, bis der vorgeschriebene Einstellwert (7 Nm bzw. 0,7 kpm) am Drehmomentschlüssel erreicht wird. Anschließend Kugelkopfgehäuse mit Kontermutter unter Verwendung des Hakenschlüssels 13-001-02 kontern. Danach Kugelkopfvorspannung nochmals überprüfen.

44. Eine 4 mm Bohrung in der Mitte der Trennfuge, Kontermutter-Kugelkopfgehäuse anbringen. Darauf achten, dass keine Bohrspäne in das Zahnstangengehäuse gelangen.

    Bohrtiefe: 9 mm

    Auch bei Übereinstimmung einer vorhandenen Bohrung muss eine neue Bohrung erfolgen!

45. Sicherungsstift an beiden Kugelkopfgehäusen eintreiben und durch Verstemmen der Stiftbohrung mit einem geeigneten Dorn sichern.

46. Einen Faltbalg aufschieben und mit neuen Klemmschellen befestigen. Darauf achten, dass sich das äußere Ende des Faltbalgs in der dafür vorgesehenen Spurstangennut befindet. Nut vor dem Montieren des Faltbalgs mit etwas Fett schmieren.
    Kleine Klemmschellen erst nach Einbau der Lenkung und nach erfolgter Spureinstellung festziehen.
    Beim Festziehen der Klemmschellen Faltbälge nicht verdrehen. Die Schraubenköpfe müssen nach vorne zeigen.

47. Lenkgetriebe mit vorgeschriebenem Öl füllen (Spezifikation siehe Technische Daten).
    Dabei Zahnstange hin und her schieben, um das Einfüllen zu erleichtern. Vorgeschriebene Einfüllmenge unbedingt einhalten!

48. Zweiten Faltbalg aufschieben und mit Klemmschellen befestigen. Siehe Arbeitsvorgang 46.

49. Kontermuttern und Spurstangenendstücke entsprechend den beim Ausbau gezählten Umdrehungen aufschrauben.

50. Lenkgetriebe aus dem Schraubstock ausspannen und wie unter Arbeitsposition 13 116 Arbeitsvorgang 9 bis 18 beschrieben einbauen.


        Abb.34   Kugelkopfvorspannung einstellen












































        Abb.35   Bohrung für den Sicherungsstift bohren


51. Endgültige Vorabeinstellung des Steuerventils

    Nach Vorabeinstellung des Steuerventils in Arbeitsvorgang 35, erfolgt nun die endgültige Einstellung nach Einbau der Lenkung wie folgt:

    a)

    Drucktestgerät, siehe Abb.36, wie in Arbeitsvorgang 13 413 1 beschrieben, anschließen.
    Vorratsbehälter mit Hydrauliköl auffüllen und Lenkhilfssystem wie in Arbeitsvorgang 13 416 1 beschrieben, entlüften.

    b)

    Motor laufen lassen, bis das Hydrauliköl normale Betriebstemperatur erreicht hat.

    c)

    Bei laufendem Motor Lenkrad langsam von Anschlag zu Anschlag drehen.
    Bei Lenkradanschlag die Lenkradmutter mit 3,8 Nm (38 kpcm) des Drehmomentschlüssels belasten, Abb.37. Den dann auf dem Drucktestgerät angezeigten Wert ablesen und notieren.

    d)

    Diese Prüfung bei jedem Anschlag zwei bis dreimal wiederholen. Dabei muss ein Öldruck bis zu 11,2 bar (11,2 kp/cm²) erreicht werden.

    e)

    Eine korrekte Einstellung ist gegeben, wenn der Druckunterschied zwischen jedem Anschlag nicht über 0,85 bar (0,85 kp/cm²) liegt. Die Einstellung wird bewirkt durch den inneren Leerlauf des Ritzellagers, das auf die Ritzelwelle geschraubt ist.
    Die Sicherungs-Zahnscheibe, die das Ritzellager sichert, ist nach innen mit einer Nase versehen, Abb.38. Wenn man die Sicherungs-Zahnscheibe herumdreht, kann die Einstellung um 5° verändert werden, dadurch wird ein Differenzdruck von 1,7 bar (1,7 kp/cm²) bewirkt.

    f)

    Nach der Druck-Einstellung, Ritzellager sichern, Kontermutter vorschriftsmäßig aufschrauben und sichern.




        Abb.36   Druckprüfung - Steuerventil











        Abb.37   Lenkspindel mit 3,8 Nm (38 kpcm)
                     mittels einem Drehmomentschlüssel
                     auf Anschlag halten















        Abb.38   Sicherungs-Zahnscheibe Ritzellager


1. Lenkung wie unter Arbeitsposition 13 116 beschrieben, ausbauen.

2. Lenkung mit dem Befestigungsauge in einen Schraubstock spannen (Schutzbacken verwenden).

3. Spurstangenendstücke und Kontermuttern abschrauben (Umdrehungen für den Wiedereinbau zählen), Abb.40.

4. Beide Faltenbälge der Zahnstange abnehmen und Öl ablassen.

5. Sicherungsstift aus dem linken und rechten Kugelkopfgehäuse mit einem 4 mm Bohrer ausbohren, darauf achten, dass keine Bohrspäne in das Zahnstangengehäuse gelangen.

6. Spurstangen zerlegen, Abb.41. Mit Spezialwerkzeug 13-001-01 und 13-001-02 Kugelkopfgehäuse und Kontermuttern lösen.


        Abb.39   Befestigungsschrauben der Lenkung


        Abb.40   Spurstangenendstück entfernen


7. Spurstangen mit den in Abb.41 gezeigten Einzelteilen montieren. Spurstangenkugelkopf, Kugelpfanne und Kugelkopfgehäuse müssen vor dem Zusammensetzen mit dem vorgeschriebenen Schmiermittel eingefettet werden (siehe Technische Daten).

8. Kugelkopfgehäuse mit Kontermutter verschrauben.






Kugelkopfvorspannung wie folgt einstellen:

Zwei Muttern am Ende der Spurstange fest zusammenschrauben. Kugelkopfgehäuse mit Zapfenschlüssel 13-001-01 so weit vorspannen, bis der vorgeschriebene Einstellwert 7 Nm (0,7 kpm) am Drehmomentschlüssel erreicht wird. Anschließend Kugelkopfgehäuse mit Kontermutter unter Verwendung des Hakenschlüssels 13-001-02 kontern. Danach Kugelkopfvorspannung nochmals prüfen.


        Abb.41   Montagefolge der Spurstange
                     A = Kugelkopfgehäuse
                        B = Spurstange
                           C = Kugelpfanne
                              D = Scheibe
                                 E = Feder
                                    F = Kontermutter


        Abb.42   Kugelkopfvorspannung einstellen


9. Eine 4 mm Bohrung in der Mitte der Trennfuge, Kontermutter-Kugelkopfgehäuse anbringen. Darauf achten, dass keine Bohrspäne in das Zahnstangengehäuse gelangen.

   Bohrtiefe: 9 mm

   Auch bei einer Übereinstimmung dar vorhandenen Bohrung muss ein neues Loch gebohrt werden!

10. Sicherungsstift an beiden Kugelkopfgehäusen eintreiben und durch Verstemmen der Stiftbohrung mit einem geeigneten Dorn sichern.

11. Einen Faltbalg aufschieben und mit neuen Klemmschellen befestigen. Darauf achten, dass sich das äußere Ende des Faltbalgs in der dafür vorgesehenen Spurstangennut befindet.
    Nut vor dem Montieren des Faltbalgs mit etwas Fett schmieren.
    Kleine Klemmschellen erst nach Einbau der Lenkung und nach erfolgter Spureinstellung festziehen.
    Beim Festziehen der Klemmschellen, Faltbälge nicht verdrehen. Die Schraubenköpfe der Klemmschellen müssen nach vorne zeigen.

12. Lenkgetriebe mit vorgeschriebenem Öl füllen (Spezifikation siehe Technische Daten).
    Dabei Zahnstange hin und herschieben, um das Einfüllen zu erleichtern. Vorgeschriebene Einfüllmenge unbedingt einhalten!

13. Zweiten Faltbalg aufschieben und mit neuen Klemmschellen befestigen. Siehe Arbeitsvorgang 11.

14. Kontermuttern und Spurstangenendstücke entsprechend den beim Ausbau gezählten Umdrehungen aufschrauben.

15. Lenkgetriebe aus dem Schraubstock ausspannen und wie unter Arbeitsposition 13 116, Arbeitsvorgang 9 bis 18 beschrieben, einbauen.




        Abb.43   Bohrung für den Sicherungsstift bohren


1. Motorhaube öffnen und Kotflügelschoner auflegen.

2. Keilriemenspannung der Pumpe Lenkhilfe prüfen, falls erforderlich, spannen.

   Beachte: Keilriemen soweit spannen, dass das Gesamtspiel des Keilriemens in der Mitte der längsten Spannweite 13 mm beträgt.




3. Reifendruck prüfen und, falls erforderlich, korrigieren.

4. Hydraulikölstand im Vorratsbehälter prüfen und, falls erforderlich, bis zur MAX-Markierung auffüllen.

5. Motor laufen lassen, bis normale Betriebstemperatur erreicht ist.

6. Leerlauf prüfen, falls erforderlich, korrigieren, siehe Technische Daten Gruppe 23.

7. Zum Prüfen der Hydrauliköltemperatur, Motor mit ca. 1500/min laufen lassen.
   Um das Ansteigen der Temperatur auf etwa 70°C zu beschleunigen, Lenkrad fünfmal (höchstens) langsam von Anschlag zu Anschlag drehen. Das Lenkrad nicht länger als 30 Sekunden am Anschlag halten, da sonst die Pumpe beschädigt werden kann.
   Die Hydrauliköltemperatur wird geprüft, indem man ein Thermometer in den Vorratsbehälter hält.




        Abb.44   Keilriemen spannen


        Abb.45   Lenkunterstützung mittels Dreh-
                     momentschlüssel überprüfen


1. Motorhaube öffnen und Kotflügelschoner auflegen.

2. Fahrzeug vorne anheben und aufbocken.

3. Motor-Spritzabdeckung, falls vorhanden, ausbauen.

4. Druckleitung von der Pumpe abschrauben.





5. Drucktestgerät 13-007, wie in Abb.47 gezeigt, anschließen.
   Dazu den flexiblen Schlauch des Drucktestgeräts an die vorher abgeklemmte Druckleitung und das andere Ende des Drucktestgeräts an die Pumpe anschließen.
   Ventil am Drucktestgerät gegen den Uhrzeigersinn öffnen.

6. Vorratsbehälter auffüllen und Lenkhilfe entlüften, siehe Arbeitsposition 13 416 1.

7. Motor mit ca. 1500/min laufen lassen und Lenkrad fünfmal (höchstens) langsam von Anschlag zu Anschlag drehen, damit die Hydrauliköltemperatur schneller auf etwa 70°C erhöht wird.
   Das Lenkrad nicht länger als 30 Sekunden am Anschlag halten, da sonst die Pumpe beschädigt werden kann.

8. Bei einer Motordrehzahl von etwa 1500/min Lenkrad kurz am Anschlag halten und Wert am Drucktestgerät ablesen (Maximaler Arbeitsdruck 52 bar bzw. 52 kp/cm²). Zeigt das Druckgerät einen Wert unter 52 bar (52 kp/cm²) an, so ist ein Defekt im Lenkhilfesystem.
   Im folgenden Punkt 9 ist festzustellen, ob ein Defekt an der Pumpe oder im übrigen hydraulischen System vorliegt.

9. Bei einer Motordrehzahl von etwa 1500/min Ventil am Drucktestgerät langsam schließen.
   Wert ablesen und notieren.
   Bei einem Druck unter 52 bar (52 kp/cm²) ist die Pumpe fehlerhaft. Ist der Druck höher, so liegt ein Defekt im Steuerventil, an den Dichtringen im Zahnstangenkolben oder an den Zahnstangendichtungen vor.
   Während dieser Prüfung die Pumpe bei geschlossenem Ventil nicht länger als notwendig arbeiten lassen, da sonst die Pumpe infolge Überhitzung beschädigt wird.

10. Drucktestgerät abklemmen und Druckleitung wieder vorschriftsmäßig anschließen, Abb.48.


        Abb.46   Druckleitung von der Pumpe
                     abschrauben


        Abb.47   Anschluss des Drucktestgeräts
                     während der Druckprüfung





























        Abb.48   Druckleitung an die Pumpe anschließen


11. Vorratsbehälter auffüllen und Lenkhilfe entlüften, siehe Arbeitsposition 13 416 1.

12. Motor-Spritzabdeckung, falls vorhanden, montieren.

13. Fahrzeug anheben, Unterstellböcke entfernen und Fahrzeug ablassen.

14. Kotflügelschoner entfernen, Motorhaube schließen.

        Abb.49   Auffüllen des Vorratsbehälters


1. Motorhaube öffnen und Kotflügelschoner auflegen.

2. Vorratsbehälter mit Hydrauliköl (Spezifikation siehe Technische Daten) auffüllen.

3. Lenkhilfe wie folgt entlüften:
   Hydrauliköl nach dem Einfüllen ca. 2 Minuten setzen lassen. Motor starten und mit etwa 1500/min laufen lassen, dabei muss laufend Hydrauliköl nachgefüllt werden, wenn der Entlüftungsvorgang nicht endlos werden soll. Lenkrad langsam von Anschlag zu Anschlag drehen, damit die noch in der Leitung vorhandene Luft durch den Vorratsbehälter entweichen kann. Ölspiegel beobachten und sofort Hydrauliköl nachfüllen, bis der Ölspiegel konstant an der oberen Marke bleibt und beim Drehen des Lenkrades keine Luftblasen im Vorratsbehälter mehr aufsteigen.

4. Lenkhilfe auf Undichtigkeiten überprüfen. Leitungsanschlüsse, Faltenbälge an der Lenkungszahnstange, Steuergehäuse und Pumpe.

5. Kotflügelschoner entfernen, Motorhaube schließen.




1. Motorhaube öffnen und Kotflügelschoner auflegen.

2. Keilriemen ausbauen.

   a)

   2,0 und 2,3 Ltr.-Motor:
   Befestigungsschrauben der Pumpe und des Verstellsegments lösen, Pumpe zum Motor hin drücken und Keilriemen entfernen.

   b)

   3,0 Ltr.-Motor:
   Befestigungsschrauben der Umlenkrolle lösen, Abb.50, Umlenkrolle nach unten drücken und Keilriemen abnehmen.


Einbauen

3. Keilriemen einbauen und spannen.

   Beachte: Keilriemen der Pumpe soweit spannen, dass das Gesamtspiel des Keilriemens in der Mitte der längsten Spannweite, 13 mm beträgt.

4. Kotflügelschoner entfernen, Motorhaube schließen.




        Abb.50   Schrauben der Umlenkrolle (Pfeile)








        Abb.51   Keilriemen spannen


1. Motorhaube öffnen, Kotflügelschoner auflegen und Batterie abklemmen.

   3,0 Ltr.-Motor:

2. Fahrzeug vorne anheben und aufbocken.

3. Motor-Spritzabdeckung ausbauen.

4. Keilriemen ausbauen.
   Schrauben der Umlenkrolle lösen, Umlenkrolle nach unten drücken und Keilriemen abnehmen.

   2,0 und 2,3 Ltr.-Motor:

5. Keilriemen ausbauen.
   Befestigungsschrauben der Pumpe und Verstellsegment lösen, Pumpe nach unten drücken und Keilriemen abnehmen.

6. Druckleitungen abschrauben und Hydrauliköl auslaufen lassen.

7. Pumpe aus der Halterung nehmen und Riemenscheibe von der Pumpe lösen.




Einbauen

8. Riemenscheibe an Pumpe montieren und mit Schrauben (4) sowie Scheiben sichern, Abb.52.


        Abb.52   Riemenscheibe an Pumpe montieren


9. Pumpe an Halterung anbauen.

10. Hydraulikleitungen wieder anschließen und vorschriftsmäßig anziehen.

11. Keilriemen einbauen und spannen.

    Beachte: Keilriemen der Pumpe soweit spannen, dass das Gesamtspiel des Keilriemens in der Mitte der längsten Spannweite, 13 mm beträgt. Befestigungsschrauben festziehen.

12. Fahrzeug anheben, Unterstellböcke entfernen und Fahrzeug ablassen (nur bei 3,0 Ltr.-Motor).

13. Vorratsbehälter bis zur MAX-Markierung auffüllen und Batterie anschließen.

14. Lenkhilfe entlüften (siehe Arbeitsposition 13 416 1).

15. Kotflügelschoner entfernen und Motorhaube schließen.




        Abb.53   Pumpen- und Umlenkrollenbefestigung




        Abb.54   Schrauben der Umlenkrolle (Pfeile)
                     beim 3,0 Ltr. V6-Motor


1. Pumpe gründlich reinigen, darauf achten, dass kein Schmutz in die Einlass- sowie Auslassöffnungen gelangt.

2. Befestigungsschraube der Keilriemen-Nabe lösen und diese mit einem handelsüblichen Zweiklauenabzieher abziehen. Keil entfernen.

3. Anschlussstück-Pumpenauslass, Abb.56, und Gehäusemantel mit Hilfe eines Dornes lösen. Darauf achten, dass der Gehäusemantel dabei nicht verkantet wird.

4. Sprengring C, Abb.57, abnehmen und Pumpeneinheit B aus dem Pumpengehäuse A nehmen.

   Beachte: Lage der Pumpe zum Pumpengehäuse für den Zusammenbau kennzeichnen.

5. Sprengring an der Vorderseite des Pumpengehäuses entfernen. Mit einem Dorn Lager und Dichtring vom hinteren Ende der Pumpe aus, heraustreiben.


Pumpe zusammenbauen

6. Sitz des Dichtringes im Pumpengehäuse gründlich reinigen.

   Beim Zusammenbauen neue Dichtungen verwenden.

7. Außenrand des neuen Dichtringes mit Dichtungsmasse bestreichen und mit der Dichtlippe zum Gehäuseinneren zeigend einpressen.

8. Lager und Sprengring in das Pumpengehäuse montieren.

9. O-Ringe fetten.


        Abb.55   Pumpe mit integriertem
                     Vorratsbehälter




        Abb.56   Lösen des Anschlussstückes
                     Pumpenauslass



        Abb.57   Ausbauen der Pumpeneinheit
                     A = Pumpengehäuse
                        B = Pumpeneinheit
                           C = Sprengring


10. Pumpe in das Gehäuse einsetzen, darauf achten, dass sich die wie in Arbeitsvorgang 4 vorgenommenen Markierungen decken und mit Sprengring sichern.

    Beachte: Die Pumpenwelle mit Klebeband umwickeln, damit die Keilnut die Dichtlippe nicht beschädigt.

11. Gehäusemantel, neue O-Ringe und Anschlussstück vorschriftsmäßig montieren.
    Gehäusemantel mit einem Gummihammer vorsichtig aufklopfen.

12. Keilriemen-Nabe und Keil wieder einsetzen. Befestigungsschraube der Nabe vorschriftsmäßig anziehen.




1. Motorhaube öffnen und Kotflügelschoner auflegen.

2. Flügelmutter und Scheibe des Deckels entfernen, Deckel mit Dichtring abnehmen.

3. Zu- und Rücklaufleitung vom Vorratsbehälter abschrauben und Hydrauliköl auslaufen lassen.

4. Die beiden Muttern des vorderen Haltebleches entfernen, Abb.58, und Vorratsbehälter abnehmen, Abb.59.


Einbauen

5. Vorratsbehälter am vorderen Halteblech in Einbaulage bringen und mit zwei Muttern vorschriftsmäßig befestigen.

6. Zu- und Rücklaufleitung an Vorratsbehälter vorschriftsmäßig montieren.

7. Vorratsbehälter mit Hydrauliköl auffüllen, Spezifikation siehe Technische Daten.

8. Deckel aufsetzen und mit Scheibe und Flügelmutter sichern.

9. Lenkhilfe entlüften, siehe Arbeitsposition 13 416 1.

10. Kotflügelschoner abnehmen und Motorhaube schließen.


        Abb.58   Vorratsbehälter an der linken
                     Spritzwand








        Abb.59   Vorratsbehälter


1. Motorhaube öffnen und Kotflügelschoner auflegen.

2. Fahrzeug vorne anheben und aufbocken.

3. Jede Leitung abwechselnd an beiden Enden lösen. Hydrauliköl aus Leitungen und System ablassen.




Einbauen

4. Neue Leitungen in Einbaulage bringen und vorschriftsmäßig befestigen. Darauf achten, dass die Leitungsanschlüsse nicht beschädigt werden.

5. Halteklammern der Leitungen und Plastikbänder erneuern.

6. Vorratsbehälter mit Hydrauliköl auffüllen, Spezifikation siehe Technische Daten.

7. Lenkhilfe entlüften, siehe Arbeitsposition 13 416 1.

8. Fahrzeug anheben, Unterstellböcke entfernen und Fahrzeug ablassen.

9. Kotflügelschoner abnehmen und Motorhaube schließen.
